קונסטרוקציה לפאנלים סולאריים – המדריך המלא לכל סוגי ההתקנות, האביזרים והשיקולים החשובים

קונסטרוקציה לפאנלים סולאריים – הקדמה

קונסטרוקציה לפאנלים סולאריים היא אחד המרכיבים החשובים ביותר בכל מערכת סולארית. גם אם בוחרים פאנלים איכותיים, ממיר מתאים ומצברים טובים, בסופו של דבר המערכת נשענת פיזית על תשתית ההתקנה. קונסטרוקציה נכונה משפיעה על יציבות, בטיחות, עמידות לאורך שנים, נוחות התחזוקה ואפילו על יעילות העבודה של הפאנלים בהתאם לזווית, לכיוון ולשיטת ההתקנה.

התקנה לא נכונה של קונסטרוקציה סולארית עלולה ליצור בעיות של איטום, עומסים, בלאי מואץ ואף פגיעה בביצועי המערכת. לכן, תכנון נכון של קונסטרוקציה למערכת סולארית הוא לא שלב טכני שולי, אלא בסיס חשוב לכל הפרויקט.

במדריך המקיף שלפניכם נסקור מהי קונסטרוקציה לפאנלים סולאריים, אילו סוגי התקנה קיימים, מהם האביזרים הנפוצים ביותר, איך מתאימים קונסטרוקציה לסוג הגג או לשטח, אילו טעויות נפוצות כדאי להימנע מהן, ואיך לבחור נכון ציוד התקנה למערכות ביתיות, מסחריות, לקרוואנים ולהתקנות מיוחדות.

מהי קונסטרוקציה לפאנלים סולאריים ולמה היא חשובה

כאשר מדברים על מערכת סולארית, רבים מתמקדים בעיקר בפאנלים, בתפוקת הוואטים, בבקר הטעינה או בממיר. בפועל, הקונסטרוקציה היא זו שמחברת את כל המערכת אל הגג, הקרקע או המבנה. היא אחראית לכך שהפאנלים ישבו בצורה מאוזנת, יציבה ובטוחה, בלי לפגוע בתשתית הקיימת ובלי ליצור סיכון בטיחותי או נזק ארוך טווח.

קונסטרוקציה איכותית צריכה להתאים לסוג המשטח, לתנאי הסביבה, לעומסי הרוח, למשקל הפאנלים, לצורת הפריסה, ולאופן התחזוקה הצפוי בהמשך. במערכות רבות, בחירה לא נכונה של רכיבי התקנה יוצרת בעיות כמו חוסר יציבות, קורוזיה, חדירת מים, עומס לא תקין על המבנה, או תחזוקה מסורבלת.

מה כוללת קונסטרוקציה סולארית

קונסטרוקציה לפאנלים סולאריים היא לא רק מסילה אחת או שני תופסנים. ברוב המערכות מדובר במכלול שלם של רכיבים, שלכל אחד מהם יש תפקיד מדויק. התאמה נכונה בין כל הרכיבים מאפשרת התקנה מסודרת, בטוחה ונוחה לעבודה.

• מסילות אלומיניום – מהוות את בסיס הנשיאה של הפאנלים.
• תופסני אמצע ותופסני קצה – משמשים לקיבוע הפאנלים אל המסילה.
• הוקים או ווי גג – מיועדים בעיקר להתקנה על גגות רעפים.
• ברגי עיגון וברגי קידוח – לחיבור אל המבנה או אל שלד הגג.
• תותב H, אומגה והגבהות – להתאמות גובה ולפתרונות חיבור שונים.
• פקקים וסיומות – לסגירה אסתטית ומוגנת של קצוות המסילה.
• אביזרי ניהול כבלים – לקיבוע וסידור הכבלים מתחת לפאנלים.
• אביזרי הארקה – לפי תכנון המערכת והדרישות הרלוונטיות.

לעיתים מוסיפים גם משולשים, בסיסים, חיזוקים רוחביים, פרופילי הגבהה, רכיבי בלימה, או פתרונות מיוחדים לפי סוג הפרויקט. ככל שהמערכת גדולה יותר או מותקנת בתנאי שטח מורכבים יותר, כך עולה החשיבות של התאמה מקצועית בין כל החלקים.

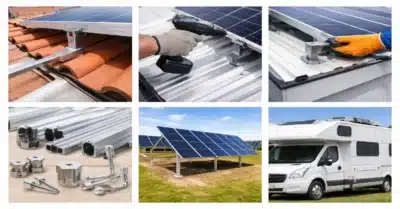

סוגי קונסטרוקציה למערכת סולארית לפי משטח התקנה

אחד הדברים הראשונים שצריך להבין הוא שאין קונסטרוקציה אחת שמתאימה לכל מצב. ההבדל בין גג רעפים, איסכורית, פנל מבודד, גג שטוח או התקנה על הקרקע הוא מהותי מאוד. כל משטח דורש שיטת עיגון שונה, גישה אחרת לאיטום, ולעיתים גם תכנון עומסים שונה לגמרי.

• גגות רעפים – מחייבים חיבור לתשתית הגג ולא לרעף עצמו.
• גגות פח או איסכורית – לרוב מאפשרים התקנה מהירה יותר, אך מחייבים הקפדה על איטום.
• גגות פנל מבודד – דורשים התאמה מיוחדת לשלד ולעובי החומר.
• גגות שטוחים – לרוב מבוססים על משולשים, בסיסים וזוויות התקנה.
• התקנות קרקע – דורשות בסיסים, יסודות ולעיתים קונסטרוקציה מאסיבית יותר.
• קרוואנים והתקנות מיוחדות – מחייבים לרוב פתרונות קלים, קומפקטיים וגמישים יותר.

קונסטרוקציה לגג רעפים

התקנה על גג רעפים היא אחת ההתקנות הנפוצות במערכות ביתיות. כאן לא מחברים את המערכת אל הרעף עצמו, אלא אל הקונסטרוקציה שמתחתיו – בדרך כלל קורות עץ או שלד תומך. לשם כך משתמשים לרוב בהוקים או ווי גג, שמתחברים אל התשתית ומתוכם ממשיכים למסילות האלומיניום.

היתרון המרכזי של גג רעפים הוא התאמה מצוינת למערכות ביתיות, אך החיסרון הוא הצורך בעבודה מדויקת וזהירה. נדרש לפתוח רעפים בצורה נכונה, לאתר את נקודת החיבור המתאימה, לחבר את ההוק למבנה, ולהחזיר את הרעף כך שהמערכת תשב טוב ולא תיצור בעיית איטום.

מה חשוב לבדוק בהתקנה על רעפים

• סוג הרעף וצורתו.
• מיקום הקורות מתחת לרעף.
• עומס המשקל על אזור ההתקנה.
• שמירה על איטום תקין ומניעת חדירת מים.
• תכנון מסילות שמאפשר חלוקת עומס נכונה.
• מרווחי תחזוקה וגישה לעבודה עתידית.

במערכות עם פאנלים גדולים במיוחד, כמו פאנלים בהספקים גבוהים, חשוב לתת תשומת לב נוספת לפריסת ההוקים ולמספר נקודות החיבור. לעיתים נכון לבחור בתצורת התקנה מחוזקת יותר כדי להפחית עומסים על כל נקודה.

קונסטרוקציה לגג איסכורית או פח

גגות איסכורית ופח נפוצים מאוד במבנים מסחריים, תעשייתיים, מחסנים, מבנים חקלאיים ולעיתים גם בתוספות בנייה שונות. התקנה על משטח כזה יכולה להיות מהירה יחסית, משום שלעיתים ניתן לחבר את הקונסטרוקציה בצורה ישירה יותר בהשוואה לגג רעפים, אך היא עדיין מחייבת תכנון נכון.

בגגות אלה משתמשים בדרך כלל בברגי קידוח מתאימים, רכיבי איטום ואביזרי הגבהה לפי הצורך. צריך להבין אם החיבור מתבצע אל פרופיל מתכתי, אל שלד תומך, או דרך שכבת הפח בלבד עד לתשתית. מעבר לכך, יש לבדוק את כיוון הגלים, את זווית השיפוע של הגג ואת אופן ניקוז המים.

יתרונות של התקנה על איסכורית

• תהליך התקנה מהיר יחסית.
• גישה נוחה יותר לפריסה של מערכות גדולות.
• התאמה טובה למערכות מסחריות ותעשייתיות.
• בדרך כלל פחות מורכבות בהשוואה לרעפים.

דגשים חשובים

• איטום נכון סביב הברגים ונקודות החדירה.
• בדיקת חוזק הגג והתאמתו לעומס.
• מניעת ריכוז עומס בנקודות חלשות.
• בחירת רכיבים עמידים לסביבה חיצונית.

קונסטרוקציה לגג פנל מבודד

גג פנל מבודד דורש התייחסות שונה מגג פח רגיל. למרות שמבחוץ הוא עשוי להיראות דומה, מדובר במבנה שכבות הכולל חומר מבודד בין המעטפות. לכן, חשוב להבין היכן נמצא השלד התומך ואיך לבצע את החיבור כך שלא ייווצר כשל מכני או פגיעה בתכונות הגג.

במקרים רבים משתמשים בתותבים, אומגות, רכיבי הגבהה ופתרונות חיבור שמאפשרים העברת עומס אל השלד ולא רק אל שכבת החיפוי החיצונית. כל התקנה על גג כזה צריכה לקחת בחשבון גם את העובי, גם את שיטת ההרכבה של הפנלים המבודדים וגם את נושא האיטום.

מתי כדאי להיזהר במיוחד

• כאשר לא ברור היכן עובר השלד התומך.
• כאשר מדובר בפנל ישן או חלש יחסית.
• כאשר המערכת כוללת פאנלים גדולים וכבדים.
• כאשר יש שיפוע גג או מבנה קצה מורכב.

קונסטרוקציה לגג שטוח

בגג שטוח הקונסטרוקציה לא רק מחזיקה את הפאנלים, אלא גם קובעת את זווית ההתקנה שלהם. לכן, זהו אחד מסוגי ההתקנות שבהם יש גמישות גדולה יותר מצד אחד, אך גם צורך בתכנון יסודי יותר מצד שני. כאן נהוג להשתמש במשולשים, בסיסים ייעודיים, מסילות ומערכות עיגון או בלוקים לפי שיטת ההתקנה.

בגגות שטוחים אפשר לכוון את הפאנלים בהתאם לשיקולי זווית, כיוון, מרחקי הצללה פנימיים ונוחות תחזוקה. מצד שני, חייבים לקחת בחשבון עומסי רוח, מרווחים בין שורות, ניקוז מים, עומס על תקרת המבנה וגישה לתחזוקה ולניקיון.

אפשרויות עיקריות בגג שטוח

• קונסטרוקציה עם עיגון ישיר למבנה.
• קונסטרוקציה עם בסיסי משקל או בלוקים.
• שילוב בין עיגון לנקודות תמיכה נוספות לפי תכנון.

קונסטרוקציה למערכת סולארית על הקרקע

כאשר אין גג מתאים, או כאשר מעוניינים בפריסה רחבה יותר, ניתן להתקין מערכת סולארית על הקרקע. התקנה כזו נפוצה בחקלאות, במערכות שטח, באתרים מרוחקים, בחוות סולאריות ובמקומות שבהם רוצים שליטה נוחה יותר בזווית ובגישה לפאנלים.

קונסטרוקציה קרקעית יכולה לכלול רגליים, מסגרות, עמודים, יסודות או עיגונים מסוגים שונים. בניגוד להתקנה על גג, כאן יש חופש תכנוני רחב יותר, אך גם אחריות גדולה יותר לתכנון יציבות, חיבור לקרקע, גובה ההתקנה, גישה לתחזוקה והגנה מפני פגיעות חיצוניות.

יתרונות של התקנה קרקעית

• נוחות בגישה לניקוי ותחזוקה.
• שליטה טובה יותר בזווית ובכיוון.
• פחות מגבלות של מבנה קיים.
• אפשרות לפריסה גדולה מאוד.

חסרונות שצריך להביא בחשבון

• דרישה לשטח פנוי מתאים.
• בדרך כלל עלות התקנה גבוהה יותר.
• צורך ביסודות או בעיגון לקרקע.
• חשיפה גבוהה יותר לפגיעות חיצוניות ולגישה של בעלי חיים או אנשים.

קונסטרוקציה לקרוואנים ולהתקנות מיוחדות

מערכות סולאריות לקרוואנים, רכבי שטח, גגות קלים, מחסנים ניידים או פתרונות מיוחדים דורשות לעיתים גישה שונה לגמרי. כאן הדגש הוא לרוב על משקל נמוך, גובה התקנה נמוך, עמידות לתנועה, והתאמה למבנה קטן או משתנה. לא בכל מקרה משתמשים במסילות סטנדרטיות, ולעיתים משלבים פתרונות קומפקטיים או ייעודיים.

בהתקנות כאלה חשוב להביא בחשבון את גודל הגג, נקודות הקיבוע האפשריות, מגבלות משקל, זוויות לא סטנדרטיות, ויכולת העמידה ברעידות, תנועה ותנאי חוץ. במקרים מסוימים משלבים פאנלים גמישים, ובמקרים אחרים עובדים עם פאנלים קשיחים וקונסטרוקציה נמוכה במיוחד.

טבלת השוואה בין סוגי קונסטרוקציות למערכות סולאריות

שיקולים טכניים חשובים בבחירת קונסטרוקציה למערכת סולארית

כדי לבחור נכון קונסטרוקציה לפאנלים סולאריים, לא מספיק לדעת רק איזה גג יש לכם. צריך לבחון את כל התמונה – סוג הפאנלים, אופי המבנה, תנאי מזג האוויר, רוחות, שיטת הפריסה, נגישות לאחזקה, משקל כולל, ואפילו אסתטיקה וקלות עבודה למתקין.

תכנון קונסטרוקציה סולארית הוא חלק בלתי נפרד מתכנון מערכת סולארית מלאה, כולל חישובי עומסים, בחירת ציוד מתאים, תכנון פריסת פאנלים ושיקולי תחזוקה. לכן, כאשר בוחנים קונסטרוקציות למערכות סולאריות, חשוב להסתכל על המערכת כולה ולא רק על רכיב התקנה בודד.

עומסי רוח

פאנלים סולאריים הם משטח גדול יחסית, ולכן הרוח משפיעה עליהם מאוד. במקומות פתוחים, אזורים גבוהים, אזורים חשופים או פריסות עם פאנלים גדולים, נדרש לחשב נכון את פריסת נקודות החיבור, גובה ההתקנה, סוג הפרופילים וחוזק החיבור למבנה.

זווית התקנה

הזווית של הפאנלים משפיעה על תפוקת האנרגיה ועל הצטברות לכלוך, אבק ומים. בגגות שטוחים יש בדרך כלל חופש רב יותר לקבוע זווית, בעוד שבגגות משופעים הזווית מוכתבת לרוב על ידי המבנה עצמו.

מרווחים בין מסילות ובין נקודות חיבור

מיקום לא נכון של מסילות או של תופסנים יכול ליצור עומס לא אחיד על מסגרת הפאנל. לכן חשוב להתאים את מיקום הקיבוע להוראות היצרן ולמאפייני הפאנל. בפאנלים גדולים במיוחד זה מקבל חשיבות גדולה עוד יותר.

קורוזיה ועמידות חוץ

קונסטרוקציה סולארית נמצאת בחוץ שנים ארוכות. לכן נהוג להשתמש באלומיניום, ברגים איכותיים וחלקים שמותאמים לעבודה חיצונית. באזורים עם לחות גבוהה, סביבה מלוחה או תנאים קשים, נדרש לבחור רכיבים מתאימים במיוחד.

איטום

בכל התקנה שכוללת חדירה לגג, האיטום הוא נושא קריטי. חדירת מים לא תמיד תתגלה מיד, אך לאורך זמן היא עלולה לגרום לנזק ממשי. מסיבה זו, לא די רק בבחירת ברגים נכונים – צריך להבין איך כל נקודת חיבור מתנהגת מול גשם, ניקוז, הרחבה והתכווצות חומרים.

ניהול כבלים וגישה לתחזוקה

קונסטרוקציה טובה צריכה לאפשר גם סידור נכון של הכבלים ולא רק חיבור של הפאנלים עצמם. בנוסף, חשוב לחשוב מראש איך ייגשו לניקוי, בדיקות או החלפת חלקים בעתיד.

טעויות נפוצות בהתקנת קונסטרוקציה לפאנלים סולאריים

גם במערכות קטנות יחסית, טעויות בהתקנת הקונסטרוקציה עלולות לעלות ביוקר. לעיתים המערכת נראית תקינה ביום ההתקנה, אבל אחרי חודשים או אחרי חורף אחד מתגלות בעיות של יציבות, רעשים, נזילות או בלאי מואץ.

• חיבור לא נכון למבנה – למשל חיבור לרעף במקום לקורה, או חיבור חלש מדי לגג פח.
• חיסכון במספר נקודות העיגון – יוצר ריכוז עומסים מיותר.
• שימוש ברכיבים לא מתאימים – ברגים, תופסנים או חלקים שלא מיועדים לשימוש חיצוני.
• איטום חלקי או לא נכון – גורם לנזילות ובעיות ארוכות טווח.
• תכנון לא נכון של פריסת המסילות – עלול לפגוע ביציבות הפאנל.
• אי התאמה בין גודל הפאנל לקונסטרוקציה – חשוב במיוחד בפאנלים גדולים וכבדים.
• התעלמות מניהול כבלים – עלולה לגרום לבלאי, חיכוך ונזק לאורך זמן.
• חוסר מחשבה על תחזוקה עתידית – מקשה על ניקוי, בדיקה או החלפה.

איך לבחור נכון קונסטרוקציה לפאנלים סולאריים

הבחירה הנכונה מתחילה בהבנה של הפרויקט. אין הבדל רק בין בית פרטי למבנה מסחרי, אלא גם בין סוגי גגות, גודל מערכת, אופי השימוש והדרישות בשטח. מי שמתכנן מערכת סולארית צריך לשאול את עצמו כמה שאלות בסיסיות כבר בשלב הראשון:

• על איזה משטח המערכת תותקן?
• מה גודל הפאנלים ומה המשקל הכולל?
• האם מדובר במערכת ביתית, מסחרית או ניידת?
• האם יש מגבלות גובה, גישה או משקל?
• מה רמת החשיפה לרוחות ולתנאי חוץ?
• האם יש צורך בזווית התקנה ייעודית?
• האם יש צורך בהרחבה עתידית של המערכת?

במקרים רבים, הבחירה הנכונה היא לא רק סוג אחד של חלק, אלא שילוב נכון בין כמה רכיבים – למשל מסילה מסוימת, תופסן מתאים, פתרון הגבהה, חיבור נכון למשטח, ואביזרי סיום ואיטום. לכן עדיף לבחון את המערכת כמכלול ולא כרשימת מוצרים מנותקת.

שאלות ותשובות על קונסטרוקציה לפאנלים סולאריים

האם כל גג מתאים להתקנת פאנלים סולאריים?

לא כל גג מתאים באותה מידה, אבל ברוב המקרים ניתן למצוא פתרון מתאים. ההתאמה תלויה בסוג הגג, במצב המבנה, בכיוון, בשיפוע, בשטח הפנוי ובאפשרות לבצע עיגון נכון ובטוח.

איזה סוג קונסטרוקציה מתאים לגג רעפים?

בדרך כלל משתמשים בהוקים או ווי גג שמתחברים לתשתית שמתחת לרעפים, ומעליהם מתקינים מסילות ותופסנים. חשוב מאוד שהחיבור יתבצע למבנה ולא לרעף עצמו.

האם אפשר להתקין פאנלים סולאריים על איסכורית?

כן, וזה אפילו פתרון נפוץ מאוד. עם זאת, חשוב לבחור ברגים וחיבורים מתאימים, לבדוק את חוזק הגג ולהקפיד במיוחד על איטום נכון של נקודות החדירה.

מה ההבדל בין קונסטרוקציה לגג שטוח לבין קונסטרוקציה לגג משופע?

בגג משופע זווית ההתקנה נקבעת לרוב על ידי הגג עצמו, בעוד שבגג שטוח הקונסטרוקציה היא זו שיוצרת את הזווית. לכן בגג שטוח יש יותר גמישות, אך גם יותר צורך בתכנון עומסים ומרחקים בין שורות.

האם אפשר לקנות קונסטרוקציה למערכת סולארית בלבד בלי מערכת מלאה?

כן. מתקינים, לקוחות טכניים או מי שמבצע שדרוג למערכת קיימת לעיתים מחפשים רק מסילות, תופסנים, הוקים, אומגות, תותבים ואביזרי התקנה משלימים.

כמה זמן מחזיקה קונסטרוקציה לפאנלים סולאריים?

קונסטרוקציה איכותית שמותקנת נכון וכוללת רכיבים מתאימים לשימוש חוץ יכולה להחזיק שנים רבות. אורך החיים תלוי באיכות החומרים, בסביבה, בשיטת ההתקנה וברמת התחזוקה.

האם יש משמעות לגודל הפאנל בבחירת קונסטרוקציה לפאנלים סולאריים?

בהחלט. ככל שהפאנל גדול יותר, חשוב יותר לתכנן נכון את מיקום המסילות, את נקודות העיגון ואת סוגי התופסנים. פאנלים גדולים יכולים לדרוש פתרון מחוזק יותר.

האם קונסטרוקציה למערכת סולארית משפיעה גם על תפוקת המערכת?

כן. אמנם היא לא מייצרת חשמל בעצמה, אבל היא קובעת את צורת ההעמדה, הכיוון, הזווית, המרווחים והיציבות של הפאנלים. כל אלה יכולים להשפיע על אופן העבודה של המערכת לאורך זמן.

סיכום – קונסטרוקציה נכונה היא בסיס למערכת סולארית נכונה

קונסטרוקציה לפאנלים סולאריים היא הרבה יותר מאביזר טכני. היא מרכיב יסוד בכל מערכת, והיא משפיעה על בטיחות, עמידות, נוחות תחזוקה, מראה סופי ואופן העבודה של הפאנלים לאורך שנים. בין אם מדובר בגג רעפים, איסכורית, פנל מבודד, גג שטוח, קרקע, קרוואן או פתרון מיוחד – חשוב לבחור רכיבים שמתאימים באמת לסוג הפרויקט.

בחירה מדויקת של מסילות, תופסנים, הוקים, תותבים, אומגות ואביזרי התקנה נוספים יכולה לעשות הבדל גדול בין מערכת מסודרת, מקצועית ויציבה לבין פתרון חלקי שפחות מתאים לשטח. לכן מומלץ להסתכל על הקונסטרוקציה כחלק בלתי נפרד מתכנון המערכת כולה.
