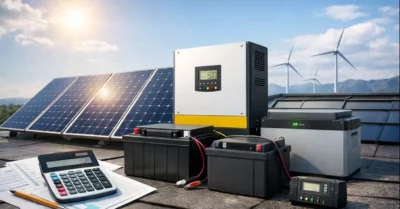

מדריך מלא לתכנון מערכת סולארית חכמה

תכנון מערכת סולארית – שלבים, בחירת סוג מערכת וחישוב ראשוני

תכנון מערכת סולארית מתחיל בהגדרת צורך, צריכת חשמל, שטח התקנה וסוג מערכת (On-Grid, Off-Grid או היברידית).
בעמוד הזה תמצאו סדר עבודה ברור לתכנון ראשוני ודגשים לבחירה נכונה של רכיבי ליבה – בלי להיכנס למפרטים של מוצרים ספציפיים.

---

למה חשוב תכנון מערכת סולארית?

תכנון מוקדם מצמצם חוסר התאמה בין רכיבים, עוזר להגדיר ציפיות ביצועים, ומאפשר לבחור פתרון לפי שימוש, שטח התקנה ותנאי סביבה. ברוב המקרים, תכנון נכון משפיע גם על אמינות המערכת ועל תחזוקה לאורך זמן.

חזרה למעלה

שלבים לתכנון מערכת סולארית

1. הגדרת צריכת חשמל ועומסים

• מיפוי מכשירים – הספק וזמן שימוש.
• הפרדה בין עומסים רציפים לעומסים נקודתיים.
• בדיקה האם יש עומסי התנעה שמשפיעים על בחירת ממיר.
• אם זו מערכת עם אגירה – הגדרה כמה שעות או ימים רוצים גיבוי ללא שמש.

2. בדיקת תנאי אתר

• שטח התקנה זמין, כיוונים והצללות.
• מיקום ציוד – מרחקים, אוורור, גישה לתחזוקה והגנות.
• מגבלות פיזיות – משקל, תשתית קיימת ותנאי סביבה.

3. בחירת סוג מערכת

לכל סוג מערכת קיימים שיקולים שונים, ולכן יצרנו עמודי עומק נפרדים לכל תצורה.

מערכת מחוברת רשת (On-Grid)

מיועדת לייצור חשמל לצריכה ושיפור צריכת רשת בהתאם לתכנון ותנאי חיבור. במבנה נפוץ אין אגירה, ולכן בעת הפסקת חשמל ברשת המערכת אינה מספקת חשמל. למידע על הקמה וחיבור לרשת עברו לעמוד העוגן:
הקמת מערכות סולאריות מחוברות לרשת.

מערכת עצמאית (Off-Grid)

מיועדת למקומות ללא חיבור רשת או כשנדרש פתרון עצמאי. כוללת אגירה וניהול טעינה והמרה לפי תכנון צריכה, ימי גיבוי ומגבלות התקנה.

מערכת היברידית (Hybrid)

משלבת רשת ואגירה. יכולה לספק גיבוי לעומסים נבחרים בהתאם ליכולות הממיר, הגדרות מערכת ותכנון הספקי העומסים. אם המטרה היא פתרון עם אגירה, מומלץ להמשיך גם לקטגוריית:
מערכות אגירה ביתיות.

חזרה למעלה

4.חישוב גודל מערכת – דוגמה פשוטה

דוגמה להמחשה בלבד. התוצאה בפועל משתנה לפי ציוד, תנאי שמש, טמפרטורה, הצללות והפסדים במערכת.

שלב א – חישוב אנרגיה יומית

• מקרר: 120W × 24h = 2,880Wh
• מזגן: 1,200W × 6h = 7,200Wh
• תנור: 2,000W × 2h = 4,000Wh
• תאורה: 100W × 5h = 500Wh
• אחר: 500W × 4h = 2,000Wh

סה"כ: 16,580Wh ליום

שלב ב – הערכת גודל פאנלים

אם מניחים תפוקת שמש אפקטיבית של כ-5 שעות ביום והפסדי מערכת – אפשר להתחיל מהערכה שמרנית:

הספק פאנלים נדרש: 16,580Wh ÷ 5h ≈ 3,316W.

שלב ג – הערכת קיבולת מצברים

נוסחת בסיס: Ah = Wh ÷ V. לדוגמה, עבור 16,580Wh במערכת 24V: 16,580 ÷ 24 ≈ 691Ah. בפועל יש להתחשב בעומק פריקה, סוג מצבר והפסדי המרה בהתאם לתכנון.

חזרה למעלה

5.בחירת רכיבי ליבה – מה בודקים בתכנון?

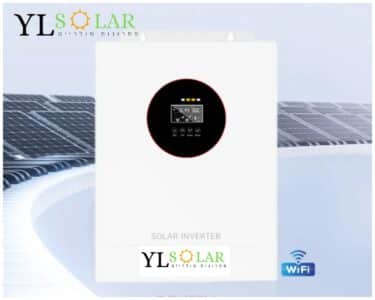

ממיר או אינוורטר

• התאמה להספק שיא של העומסים, כולל עומסי התנעה כשיש.
• התאמה לסוג מערכת.
• בחירה בין סינוס טהור או מתואם לפי סוגי עומסים ושימוש.

ניהול טעינה

• התאמה למתח מערכת.
• בדיקת מגבלות הספק פאנלים וזרמי טעינה לפי נתוני יצרן.
• הקפדה על טווחי מתח כניסה ותצורת חיבור הפאנלים לפי תכנון.

אגירה – אם יש צורך

• הגדרת שעות או ימים של גיבוי נדרש.
• בחירה לפי כימיה בהתאם לשימוש, מגבלות משקל ותחזוקה.
• בדיקת התאמה למתח מערכת, זרמי טעינה ופריקה וציוד ניהול מתאים.

הגנות ותשתית

• פיוזים, מנתקים, הגנות DC ו-AC, הארקה וכבלים לפי תכנון והתקנה.
• מרחקים בין רכיבים והשפעתם על הפסדים וחימום.

חזרה למעלה

כמה עולה מערכת סולארית?

עלות מערכת נקבעת לפי סוג מערכת, הספק נדרש, האם יש אגירה, מורכבות התקנה ותנאי אתר. כדי לקבל אומדן מדויק נהוג להתחיל במיפוי צריכה ושטח התקנה, ואז להתאים מפרט ברמת רכיבים.

לקריאה ממוקדת בנושא מחירים וטווחים לפי סוגי מערכות – מומלץ להיעזר גם בעמוד העוגן של מרכז המידע.

חזרה למעלה

מחשבונים וכלים לתכנון ראשוני

• מרכז המחשבונים של YLSolar
• מחשבון מערכת סולארית לפי צריכת מכשירים
• מחשבון גג סולארי

ככלי עזר למיפוי צריכה לפי מכשירים אפשר להיעזר גם במחשבון צריכת החשמל של חברת החשמל.

חזרה למעלה

שאלות נפוצות

• שאלה: מה הדבר הראשון שצריך כדי להתחיל תכנון?

  מיפוי צריכת חשמל ועומסים יחד עם בדיקת תנאי אתר ושטח התקנה.

• שאלה: האם תכנון למערכת עם אגירה שונה מתכנון On-Grid?

  כן. במערכת עם אגירה נדרש להגדיר שעות או ימים של גיבוי, התאמת מצברים וזרמי טעינה ופריקה ותכנון הגנות בהתאם.

• שאלה: האם ניתן להרחיב מערכת בעתיד?

  לעיתים כן, תלוי בתכנון מראש. מומלץ לקחת זאת בחשבון בשלב האפיון.
