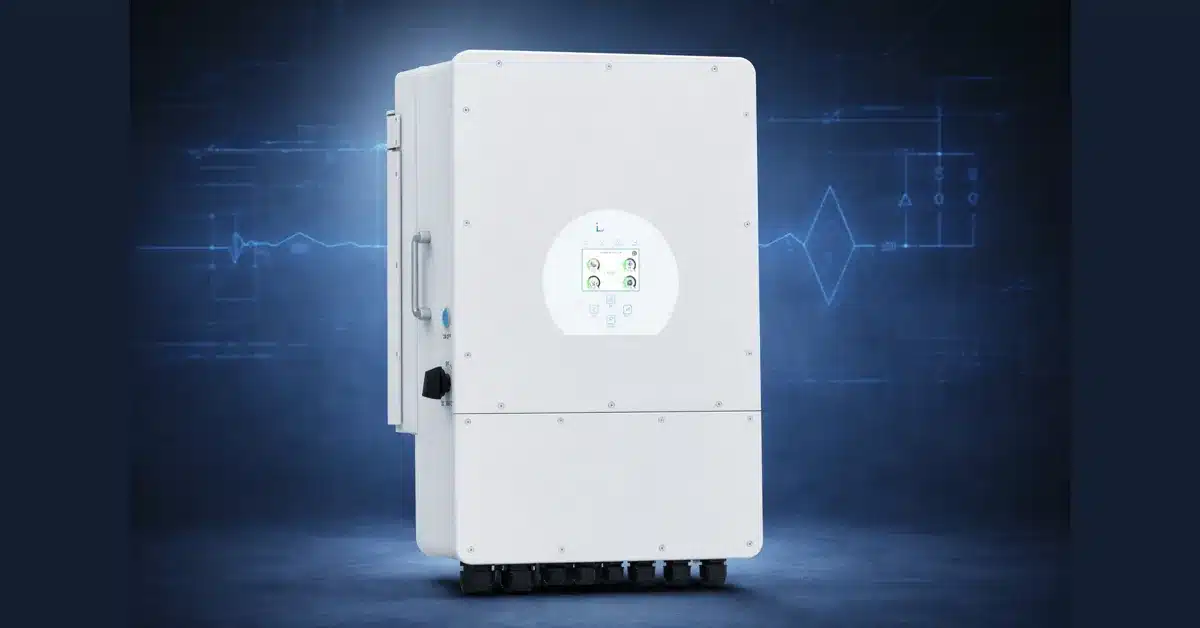

איך לבחור ממיר תלת פאזי?

כאשר מתכננים מערכת סולארית לבית גדול, וילה או עסק – השאלה כבר איננה האם להתקין מערכת, אלא:
איך לבחור ממיר תלת פאזי בצורה נכונה ומדויקת?

בחירה לא נכונה עלולה לגרום לבעיות כמו חוסר איזון בין פאזות, קפיצות מפסק, גיבוי חלקי בלבד בהפסקת חשמל,
ניצול חלקי של הספק הפאנלים ומגבלות עתידיות בהרחבת המערכת.
במדריך הזה נצלול לעומק – טכנית ומעשית – ונעשה סדר.

מהי מערכת תלת פאזית ולמה היא שונה?

מערכת תלת פאזית כוללת שלושה מוליכים פעילים (L1, L2, L3).
במילים פשוטות – במקום "קו חשמל אחד", יש שלושה קווים שמאפשרים חלוקת עומסים יעילה יותר.

• חלוקת עומסים טובה יותר בין פאזות
• זרמים נמוכים יותר לכל פאזה בהספקים גבוהים
• התאמה לצרכנים כבדים (מזגן מרכזי, משאבות, תנורים תלת פאזיים ועוד)
• יציבות חשמלית גבוהה יותר במערכות גדולות

להסבר טכני כללי  על חשמל תלת פאזי:

Engineering ToolBox – Three Phase Electricity

ההבדל האמיתי בין ממיר חד פאזי לממיר תלת פאזי

ממיר חד פאזי מייצר יציאת AC לפאזה אחת בלבד. ממיר תלת פאזי מייצר שלוש פאזות מסונכרנות (L1/L2/L3),
כך שהמערכת יכולה להזין לוח תלת פאזי באופן תקין ולנהל עומסים בצורה יעילה יותר.

ככל שהמערכת גדולה יותר, וככל שיש יותר עומסים כבדים – ממיר תלת פאזי הופך להיות מרכיב מפתח ליציבות.

שלב 1 – התאמת ההספק למערכת (לא רק לפי הפאנלים)

טעות נפוצה היא לבחור ממיר רק לפי הספק הפאנלים. בפועל צריך להתייחס גם לעומסים:

• הספק שיא בו-זמני – כמה צרכנים יכולים לעבוד יחד
• עומסי התנעה – מזגנים/מנועים יכולים לדרוש זרם גבוה בשניות הראשונות
• צרכנים תלת פאזיים – אם קיימים, המערכת חייבת להתאים
• תכנון עתידי – עמדת טעינה לרכב חשמלי, הרחבה, תוספות עומס

אם אתם רוצים נקודת פתיחה טובה לחישוב צריכה:

מחשבון צריכת חשמל לפי מכשירים

שלב 2 – kW לעומת kVA: מה באמת חשוב לבדוק?

ממירים מדורגים בדרך כלל ב-kW (הספק פעיל). אבל ברשת AC קיימת גם משמעות ל-kVA (הספק מדומה),
שקשורה למקדם ההספק (Power Factor).

• kW – ההספק שמבצע עבודה בפועל
• kVA – ההספק הכולל כולל רכיבים תגובתיים

לכן מומלץ לבדוק את נתון מקדם ההספק (PF) של הממיר ואת מגבלות הזרם שלו,
במיוחד כאשר יש מנועים, משאבות או עומסים אינדוקטיביים.

שלב 3 – איזון עומסים בין פאזות: סימטרי מול א-סימטרי

בממיר תלת פאזי יש שני מודלים נפוצים של חלוקת עומסים:

ממיר סימטרי

מחלק הספק שווה לכל פאזה. אם פאזה אחת עמוסה יותר מהאחרות – עלולה להופיע מגבלה מוקדמת.

ממיר א-סימטרי

מאפשר חלוקה דינמית של ההספק לפי העומסים בפועל. בבתי מגורים עם עומסים משתנים – זה בדרך כלל יתרון גדול.

שלב 4 – התאמה למצברים ואגירה: LV לעומת HV

אם המערכת כוללת אגירה, חשוב לוודא התאמה בין סוג הממיר לבין מתח המצברים:

• LV (מתח נמוך) – לרוב 48V, נפוץ במערכות ביתיות/קטנות
• HV (מתח גבוה) – לרוב 150V עד 600V, נפוץ במערכות גדולות ותלת פאזיות

להעמקה בנושא מתח מצברים וחיבור טורי/מקבילי:

ממיר מתח גבוה או נמוך – הסבר מלא

במערכות מעל ~15kW, שילוב תלת פאזי + HV נפוץ משום שהוא מאפשר זרמים נמוכים יותר בצד ה-DC,
ואיבודי אנרגיה נמוכים יותר בכבלים.

שלב 5 – גיבוי בהפסקת חשמל: מה הממיר באמת יודע לעשות?

הנקודה הכי מבלבלת: לא כל ממיר תלת פאזי מספק גיבוי מלא לכל הפאזות.

• יש ממירים שמגבים רק פאזה אחת (Backup חד פאזי)
• יש ממירים שמספקים גיבוי תלת פאזי מלא
• לעיתים נדרש לוח גיבוי נפרד כדי לבחור אילו עומסים יגובו

לפני בחירה, כדאי להגדיר תרחיש גיבוי: מה חייב להישאר עובד בזמן הפסקת חשמל (מקרר? תאורה? תקשורת? שער?).
אם רוצים לעזור בתכנון מערכת אגירה נכונה:

מערכות סולאריות – מרכז מידע

שלב 6 – זרם לפאזה: בדיקה שאף אחד לא מדלג עליה

גם אם הממיר "חזק", חשוב להבין את הזרם שהוא מספק לכל פאזה.
חישוב גס (לתפיסה):

זרם לפאזה ≈ (הספק כולל בוואט) ÷ 3 ÷ 230V

דוגמה: ממיר 15kW

15,000 ÷ 3 ÷ 230 ≈ 21.7A לפאזה

אם הלוח או המפסק הראשי מוגבלים ל-25A לפאזה – אין הרבה מרווח לעומסי שיא.
במערכות תלת פאזיות, תכנון זרמים הוא עניין קריטי.

מתי עדיף 3 ממירים חד פאזיים במקום ממיר תלת פאזי?

יש מצבים בהם בוחרים פתרון מודולרי (שלושה ממירים חד פאזיים):

• רוצים גיבוי גמיש לפי פאזות
• רוצים הרחבה מודולרית בעתיד
• מערכת קיימת בשדרוג בשלבים

עם זאת, זה דורש סנכרון תלת פאזי, תכנון מתקדם ולעיתים עלות כוללת גבוהה יותר.

תקנים ובטיחות: מה חובה לבדוק

• Anti-Islanding
• הגנות מתח גבוה/נמוך
• הגנות זרם
• תאימות רשת ודרישות חיבור
• תאימות BMS אם יש מצברים ותקשורת

להעמקה בניהול פרויקטים ותכנון נכון:

ניהול פרויקטים סולאריים – מטעויות נפוצות להצלחות

טעויות נפוצות בבחירת ממיר תלת פאזי

• בחירת הספק נמוך מדי ביחס לעומסי שיא
• אי בדיקת סימטרי/א-סימטרי
• הנחה שגיבוי הוא "מלא" ללא בדיקה
• התעלמות מזרם לפאזה ומגבלות לוח
• חוסר התאמה בין הממיר למצברים ולתקשורת

שאלות נפוצות (FAQ) – איך לבחור ממיר תלת פאזי

האם כל בית תלת פאזי חייב ממיר תלת פאזי?

ברוב המקרים כן, במיוחד אם יש צרכנים תלת פאזיים או מערכת מעל 10kW. לעיתים ניתן לבחור פתרון אחר, אך זה מחייב תכנון.

מה חשוב יותר: הספק הממיר או הספק הפאנלים?

שניהם חשובים, אבל עומסים אמיתיים בבית והזרם לפאזה הם מה שקובע אם המערכת תעמוד בשימוש.

האם ממיר א-סימטרי עדיף?

בבתים עם עומסים משתנים בין פאזות, ממיר א-סימטרי מאפשר ניצול טוב יותר של ההספק ומונע מגבלות מוקדמות.

האם כל ממיר תלת פאזי נותן גיבוי מלא בהפסקת חשמל?

לא. יש לבדוק האם הגיבוי תלת פאזי מלא, חד פאזי בלבד, ומה מגבלת ההספק בזמן גיבוי.

מה עדיף במערכת תלת פאזית גדולה – מצברי LV או HV?

במערכות גדולות, HV נפוץ יותר בגלל זרמים נמוכים יותר ואיבודים נמוכים יותר. הבחירה תלויה בהספק, בממיר ובתכנון המצברים.

סיכום – כך תבחרו ממיר תלת פאזי נכון

• הגדירו עומסים אמיתיים ולא רק "כמה פאנלים"
• בדקו זרם לפאזה ומגבלות לוח
• בחרו איזון עומסים מתאים (סימטרי/א-סימטרי)
• החליטו מראש מה תרחיש הגיבוי הרצוי
• וודאו התאמה מלאה למצברים ולתקשורת
