מערכת סולארית ביתית קטנה(off-grid)-הקדמה

מערכת סולארית ביתית קטנה (Off-Grid) מספקת חשמל במקומות שאין בהם חיבור לרשת החשמל. היא אידיאלית לקרוואנים, בקתות מבודדות, אתרי קמפינג, חוות חקלאיות ואזורים מרוחקים. התקנת מערכת כזו דורשת ידע טכני, חישוב נכון של הצרכים האנרגטיים והקפדה על בטיחות, ולכן חובה להיעזר בחשמלאי מוסמך. במדריך זה נפרט את הרכיבים הדרושים, תפקידיהם, שלבי ההתקנה ואמצעי הבטיחות שיש להקפיד עליהם.

רכיבי מערכת סולארית ביתית קטנה

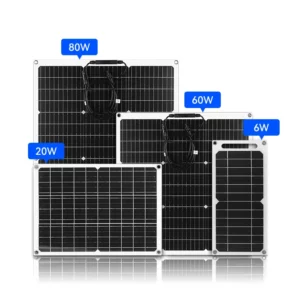

לרכישת פאנלים סולאריים לחץ על התמונה

1. פאנלים סולאריים

תפקיד: ממירים את קרינת השמש לחשמל DC, המשמש לטעינת המצברים ולהפעלת מכשירים שונים דרך ממיר מתח.

בחירת פאנל: תלויה במספר גורמים:

• הספק: נקבע לפי צריכת החשמל הכוללת של המערכת.
• סוג התא: מונו-קריסטלי (יעיל יותר) או פולי-קריסטלי (חסכוני יותר).
• ניצולת אנרגיה: באזורים עם שמש חזקה ניתן להשתמש בפאנלים בעלי נצילות נמוכה יותר, בעוד שבאזורים מעוננים מומלץ לבחור פאנלים בעלי נצילות גבוהה.

לקטגוריה בקרי טעינה וממירי מתח לחץ על התמונה

2. בקר טעינה

תפקיד: מווסת את זרם החשמל מהפאנלים למצברים, מגן מפני טעינת יתר ופריקה עמוקה, ושומר על אורך חיי המצברים.

סוגים:

• MPPT (Maximum Power Point Tracking) – בעל נצילות גבוהה יותר, מתאים למערכות גדולות יותר.
• PWM (Pulse Width Modulation) – פשוט יותר וזול, מתאים למערכות קטנות עם צריכת חשמל נמוכה.

לרכישת מצברים לחץ על התמונה

3. מצברים

תפקיד: אחסון האנרגיה הסולארית לשימוש כאשר אין קרינת שמש מספקת.

סוגים:

• מצברי עופרת-חומצה עמוקים (Deep Cycle) – זולים אך דורשים תחזוקה תקופתית.
• מצברי ליתיום-יון (LiFePO4) – מחזיקים יותר מחזורי טעינה, קלים יותר, אך יקרים משמעותית.
• מצברי GEL – מצברים סגורים ללא צורך בתחזוקה, בעלי עמידות גבוהה יותר ויכולת פריקה עמוקה.

4. ממיר מתח (אינוורטר)

תפקיד: ממיר חשמל DC מהמצברים לחשמל AC, הדרוש להפעלת מכשירים ביתיים.

בחירת ממיר:

• סינוס טהור (Pure Sine Wave) – מתאים לכל סוגי המכשירים, כולל צרכנים רגישים כמו מחשבים.
• סינוס משופר (Modified Sine Wave) – חסכוני יותר אך לא מתאים לכל המכשירים.

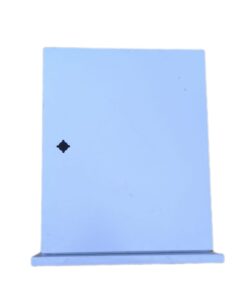

לרכישת ארון ציוד לחשמל לחץ על התמונה

5. כבלים, מחברים והגנות

• כבלים – יש לבחור בכבלים בעובי מתאים למתח והזרם העוברים בהם כדי למנוע התחממות.
• מפסקי הגנה – מבטיחים ניתוק אוטומטי במקרה של קצר או עומס יתר.
• נתיכים – מונעים זרמים חזקים מדי שעלולים להזיק לרכיבי המערכת.

שלבי ההתקנה של מערכת סולארית ביתית קטנה

1. תכנון צריכת החשמל – יש לחשב את הצריכה היומית של כל המכשירים המחוברים למערכת ולוודא שהפאנלים והמצברים מספקים את ההספק הנדרש.
2. בחירת רכיבים מתאימים – התאמת כמות וסוג הפאנלים, סוג וגודל המצברים, סוג בקר הטעינה והממיר לצרכים האישיים.
3. התקנת הפאנלים – יש למקם את הפאנלים בזווית אופטימלית לחשיפה מרבית לשמש ולהשתמש בסוגריים עמידים.
4. חיבור בקר הטעינה – חיבור נכון מהפאנלים לבקר ומהבקר למצברים תוך הקפדה על קטבים חיוביים ושליליים.
5. התקנת המצברים – יש לוודא חיבורים מאובטחים, אוורור מתאים והגנה מפני חומצה במקרה של מצברי עופרת-חומצה.
6. חיבור האינוורטר – חיבור המצברים לממיר המתח והבטחת זרימה תקינה של החשמל למכשירי ה-AC.
7. בדיקות מערכת ואיזון עומסים – ווידוא שהמערכת מתפקדת כראוי ושלא קיימים עומסים חריגים שעלולים להזיק לרכיבים.

אזהרות בטיחות

⚠️ חשמל מסוכן! חובה להיעזר בחשמלאי מוסמך להתקנת מערכות סולאריות. ⚠️ קצר חשמלי, טעינת יתר או פריקה עמוקה עלולים לגרום לשריפה או נזק לרכיבים. ⚠️ בעת עבודה עם מצברים, יש להשתמש בכפפות ולהימנע ממגע ישיר עם חומצה. ⚠️ התקנה לא נכונה עלולה לגרום לכשלים במערכת ולהוות סכנה בטיחותית.

קישורים נוספים

🔗 תכנון מערכת סולארית עצמאית
🔗 קטגוריית מערכות סולאריות ניידות

מערכת סולארית ביתית קטנה-מערכת גיבוי חשמל

סיכום

הרכבת מערכת סולארית ביתית קטנה היא פתרון אידיאלי עבור מי שמעוניין בהספקת חשמל עצמאית, בין אם לשימוש בשטח, בקרוואן, בבקתות מבודדות או כאמצעי חירום. כדי להבטיח מערכת אמינה ובטוחה, יש לבחור את הרכיבים הנכונים בקפידה – החל מהפאנלים הסולאריים, דרך בקר הטעינה המתאים, ועד למצברים ולאינוורטרים התואמים לצרכים האישיים. חשוב להבין כי התקנה לא מקצועית עלולה להוביל לבעיות תפקוד, לבזבוז אנרגיה ואף לסכנות בטיחותיות. לכן, התקנת מערכת סולארית עצמאית מחייבת ליווי של חשמלאי מוסמך על מנת להבטיח שימוש בטוח ויעיל. בנוסף, חשוב לבצע בדיקות תקופתיות למערכת ולוודא שהיא מתפקדת באופן מיטבי לאורך זמן.

קישור לתכנון מערכת סולארית ביתית קטנה:
לייעוץ נוסף ולעזרה בתכנון מערכת סולארית מותאמת אישית, ניתן להשתמש במחשבון הסולארי של רשות החשמל. זהו כלי מועיל המאפשר לחשב את הצרכים האנרגטיים שלך ולהתאים את המערכת בצורה הטובה ביותר.

מחשבון סולארי של רשות החשמל
