הצללה על פאנלים סולאריים – איך היא משפיעה על התפוקה ומה בודקים לפני התקנה

הצללה על פאנלים סולאריים – למה זה קריטי?

מערכת סולארית יכולה להיות מתוכננת היטב, עם ציוד איכותי ומפרט מרשים, ועדיין להפיק פחות חשמל מהצפוי.
אחד הגורמים הנפוצים והפחות מדוברים לכך הוא הצללה על פאנלים סולאריים.
גם הצללה חלקית, בשעה מסוימת ביום, עלולה להשפיע על תפוקת המערכת כולה.

במאמר הזה נסביר בצורה ברורה ומעשית:
אילו סוגי הצללות קיימים, למה גם "קצת צל" עלול לגרום להפסד משמעותי,
איך לבדוק את זה לבד לפני הצעת מחיר, ומה עושים כשלא ניתן להימנע מהצללה לחלוטין.

למה הצללה על פאנלים סולאריים היא נושא קריטי

פאנלים סולאריים מייצרים חשמל מקרינת השמש.
כאשר חלק מהפאנל נמצא בצל, הזרם החשמלי שהוא מייצר קטן.
במערכות רבות הפאנלים מחוברים בטור, ולכן פאנל אחד "חלש" יכול להגביל שורה שלמה.

המשמעות היא שההשפעה של הצללה אינה תמיד לינארית – לפעמים הצללה קטנה גורמת לפגיעה גדולה מהצפוי בתפוקה.

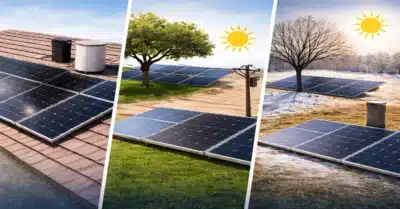

סוגי הצללות על פאנלים סולאריים

סוגי הצללות נפוצות בישראל

הצללה קבועה

הצללה קבועה נגרמת מאלמנטים שלא זזים:
קירות, חדרי יציאה לגג, מעקות, דודי שמש, פרגולות או קונסטרוקציות קיימות.
אם האלמנט נמצא במסלול השמש, הוא יטיל צל באותן שעות בכל יום.

הצללה משתנה במהלך היום

עצים, אנטנות, כבלי חשמל, עמודים או מבנים סמוכים יכולים להטיל צל רק בשעות מסוימות.
לעיתים מדובר בצל שמופיע בבוקר או אחר הצהריים בלבד, אך חוזר על עצמו באופן קבוע.

הצללה עונתית

בחורף השמש נמוכה יותר בשמיים.
צללים מתארכים, ואזורים שנראים פתוחים לחלוטין בקיץ עלולים להיות מוצלים בחורף.
זו אחת הטעויות הנפוצות ביותר בתכנון מערכות סולאריות.

איך לזהות הצללה בלי ציוד מקצועי

בדיקה בשעות שונות של היום

מומלץ לבדוק את שטח ההתקנה לפחות שלוש פעמים ביום:
בשעות הבוקר, בצהריים ובשעות אחר הצהריים.
אם מופיע צל שחוזר על עצמו בשעה קבועה – יש לו משמעות.

צילום ותיעוד

צילום של הגג או אזור ההתקנה, כולל תאריך ושעה, עוזר להבין את דפוסי ההצללה
ומאפשר השוואה בין ימים שונים.

כלל אצבע מעשי

אם יש צל שמופיע כמעט כל יום באותה שעה – הוא ישפיע על תפוקת המערכת בפועל.

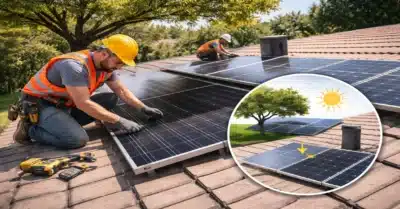

הצללה על פאנל סולארי

מה ההשפעה של הצללה על תפוקת המערכת

הצללה על פאנל בודד לעומת שורת פאנלים

במערכת שבה פאנלים מחוברים בטור, הצללה על פאנל אחד יכולה להגביל את כל המחרוזת.
במקרים מסוימים, פאנלים שלא נמצאים בצל כלל ייצרו פחות בגלל אותו פאנל מוצל.

למה "קצת צל" לפעמים עושה הרבה נזק

הבעיה אינה רק פחות קרינה, אלא אופן התנהגות הזרם במערכת.
לכן לא תמיד אפשר לפצות על הצללה פשוט על ידי הוספת פאנלים.

מה עושים כשיש הצללה ולא רוצים לוותר על מערכת סולארית

תכנון נכון של מיקום הפאנלים

לעיתים ניתן להזיז חלק מהפאנלים, לשנות פריסה או להפריד אזורים מוצלים לשורה נפרדת.
תכנון נכון יכול לצמצם משמעותית את הפגיעה בתפוקה.

תכנון חיבורים חכם

חלוקה נכונה לטורים או חיבור מקבילי במקומות מסוימים עשויה להקטין את השפעת ההצללה,
גם בלי שינוי בציוד עצמו.

מתי לשקול פתרונות מבוזרים

במקרים של הצללות נקודתיות וחוזרות, כדאי להכיר פתרונות שבהם כל פאנל מתפקד בצורה עצמאית יותר.
לא בכל מקרה זה הפתרון הנכון, אך חשוב להבין את האפשרות.

הצללה, חיבורי פאנלים וסוג המערכת – הקשר שחשוב להבין

השפעת ההצללה אינה תלויה רק בכמות הצל, אלא גם באופן שבו הפאנלים מחוברים ובסוג המערכת.
במערכות שבהן הפאנלים מחוברים בטור (סדרה), זרם החשמל עובר דרך כל הפאנלים ברצף.
במצב כזה, פאנל אחד שמייצר פחות בגלל הצללה עלול להגביל את הזרם של כל המחרוזת.

לעומת זאת, במערכות שבהן קיימת חלוקה למספר טורים או חיבורים מקביליים,
ההשפעה של הצללה מקומית יכולה להיות מצומצמת יותר.
לכן, הצללה היא לא רק שאלה של מיקום – אלא גם של תכנון חשמלי.

הבדל בין הצללה זמנית להצללה קבועה בהחלטות תכנון

לא כל הצללה מחייבת שינוי תכנון מהותי.
הצללה קצרה ולא עקבית, למשל הצללה של דקות בודדות ביום,
עשויה להיות זניחה ביחס לתפוקה השנתית הכוללת.

לעומת זאת, הצללה קבועה או חוזרת בשעות ייצור משמעותיות
(בוקר מאוחר, צהריים, אחר הצהריים)
כבר משפיעה על כדאיות המערכת ודורשת התייחסות בתכנון.

למה בדיקת הצללה היא אחריות משותפת – לא רק של המתקין

מתקין מקצועי יודע לקחת בחשבון הצללות,
אך בעל הנכס מכיר טוב יותר את הסביבה, את העצים,
את השינויים הצפויים ואת דפוסי השימוש במבנה.

שילוב בין בדיקה עצמאית של הלקוח לבין תכנון מקצועי
מוביל לתוצאה מדויקת יותר ולפחות הפתעות לאחר ההתקנה.

טעויות נפוצות לפני קבלת הצעת מחיר

• בדיקת הגג רק בצהריים
• התבססות על מצב בקיץ בלבד
• הנחה ש"הצללה קטנה לא משנה"
• אי התייחסות לעצים שעתידים לגדול או להיגזם

שאלות ותשובות נפוצות על הצללה ופאנלים סולאריים

האם הצללה קטנה באמת יכולה לפגוע משמעותית בתפוקה?

כן. במערכות רבות, במיוחד עם חיבור בטור,
פאנל אחד מוצל יכול להשפיע על קבוצה שלמה של פאנלים.

האם הצללה בבוקר פחות חשובה מהצללה בצהריים?

בדרך כלל כן, אך זה תלוי בדפוס הצריכה ובתכנון המערכת.
הצללה בשעות שבהן נדרש ייצור גבוה יותר תהיה משמעותית יותר.

איך הצללה בחורף שונה מהצללה בקיץ?

בחורף השמש נמוכה יותר ולכן צללים מתארכים.
אזורים פתוחים בקיץ עלולים להיות מוצלים בחורף,
ולכן חשוב לבדוק גם עונתיות.

אם יש הצללה על פאנל אחד – האם כל המערכת נפגעת?

לא תמיד כל המערכת, אך ייתכן שטור שלם יוגבל.
ההשפעה תלויה בצורת החיבור ובתכנון החשמלי.

האם ניקוי פאנלים עוזר במקרה של הצללה?

ניקוי עוזר בלכלוך ואבק, אך אינו פותר בעיית הצללה
שנגרמת מאלמנט פיזי שמסתיר את השמש.

האם אפשר לתכנן מערכת שתתמודד טוב יותר עם הצללה?

כן. באמצעות תכנון חכם של מיקום הפאנלים,
חלוקה לטורים ופתרונות מבוזרים במקרים מסוימים.

מתי כדאי לשקול פתרון כמו מיקרו-אינוורטר?

כאשר קיימות הצללות נקודתיות שחוזרות על עצמן
ואי אפשר להימנע מהן באמצעים תכנוניים אחרים.

האם עצים ליד הבית הם בעיה למערכת סולארית?

עצים יכולים להיות בעיה אם הם מטילים צל בשעות ייצור משמעותיות,
ובמיוחד אם הם צפויים לגדול עם השנים.

סיכום

הצללה על פאנלים סולאריים אינה פרט שולי.
בדיקה מוקדמת של כיוון, שעות שמש והצללות עונתיות
יכולה לחסוך תכנון מחדש, אכזבה מתפוקה נמוכה והוצאות מיותרות.

לפני קבלת החלטה או הצעת מחיר, מומלץ לשלב בדיקה עצמאית
יחד עם כלים ותכנים משלימים:

• מחשבון גג סולארי
• כמה קוט"ש לוח סולארי מייצר
• סוגי פאנלים סולאריים – איך לבחור
• מערכות סולאריות – מרכז מידע

להעמקה מקצועית כולל הסבר על השפעת הצללה חלקית ועל תפקיד דיודות bypass במחרוזות פאנלים:

NREL – Partial-Shading Assessment of Photovoltaic Installations (PDF)
