פאנל סולארי גמיש 20W במתח 18V עם תאים חד-גבישיים. מתאים למערכות קטנות, טעינת סוללות/מצברים ויישומי שטח. כולל בקר טעינה לפי המוצר.

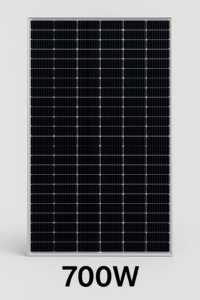

פאנל סולארי 700W – N-Type TOPCon | מפרט טכני לדגם 700 וואט
תיאור מוצר
פאנל סולארי 700W בטכנולוגיית N-Type TOPCon מיועד למערכות שבהן נדרש הספק גבוה לכל מודול,
בהתאם לתכנון המערכת, שטח ההתקנה ותנאי האתר.
הדף מתייחס לנתוני דגם 700W מסדרת JAX695-725M-N.
הפאנל מתאים לשילוב במערכות On-Grid / Off-Grid ובפרויקטים מסחריים, בכפוף להתאמה לבקר MPPT ולממיר,
כולל תכנון חיבורי טור/מקביל, מגבלות מתח וזרמים, ושיקולי כבלים והגנות.
מאפיינים עיקריים
- טכנולוגיה: N-Type TOPCon
- מבנה תאים: 132 תאים (Half-Cut)
- יעילות מודול לדגם 700W: 22.5%
- מקדם טמפרטורה להספק (Pmax): -0.29%/°C
- מתח מערכת מקסימלי: 1500V DC (IEC)
- דירוג נתיך מקסימלי: 30A
- מחברים: MC4 EVO2 / TS4 Plus / TS4 (לפי הדאטאשיט)
מפרט טכני – פאנל סולארי 700W (JAX695-725M-N)
| הספק נומינלי (Pmax) | 700W |
| מתח עבודה (Vmp) | 40.5V |
| זרם עבודה (Imp) | 17.29A |
| מתח מעגל פתוח (Voc) | 48.6V |
| זרם קצר (Isc) | 18.32A |
| יעילות מודול | 22.5% |
| טולרנס הספק | 0 ~ +5W |
| מידות | 2384 × 1303 × 33 מ״מ |
| משקל | 32.9 ק״ג |
| מתח מערכת מקסימלי | 1500V DC (IEC) |
| דירוג נתיך מקסימלי | 30A |
| מקדם טמפרטורה להספק (Pmax) | -0.29%/°C |
הורדת Datasheet מלא (PDF) – JAX695-725M-N
למי מתאים הפאנל 700W?
- מערכות סולאריות אוף-גריד
- בתים פרטיים עם שטח מוגבל על הגג (בכפוף למידות ומשקל)
- תחנות כוח ניידות גדולות (באמצעות בקר MPPT תואם)
- חוות, רפתות ומאגרי מים
- מערכות לשערים, משאבות ומתקנים מבודדים
- קרוואנים ומכולות (בכפוף לשטח התקנה ותכנון מערכת)
- התקנות מסחריות שמעדיפות הספק גבוה לכל פאנל
איך משתמשים בנתוני הדאטאשיט לתכנון מערכת?
בתכנון מערכת חשוב להבין את המשמעות של Voc, Vmp, Isc, Imp,
נצילות ומקדם טמפרטורה. הבנה נכונה של הנתונים עוזרת לתכנון חיבורי טור/מקביל ולהתאמה לבקר MPPT ולממיר בצורה בטוחה.
מדריך וידאו: איך לקרוא דף נתונים של פאנל סולארי?
הסרטון הבא מסביר בצורה כללית איך לקרוא datasheet של פאנל סולארי ומה לבדוק לפני בחירה למערכת.
במידת הצורך ניתן לבצע התאמת מערכת לפי היעד: Off-Grid, גיבוי, קרוואן או פרויקט חקלאי – כולל בדיקת התאמה לבקר MPPT,
חיבורי טור/מקביל ושיקולי כבלים והגנות.
08-9366011 | 052-6285821
מחשבון חיצוני לחישוב תפוקת פאנלים
לחישוב הערכת תפוקה לפי מיקום, זווית והצללות ניתן להיעזר במחשבון הבא:
מחשבון תפוקת פאנלים סולאריים (Global Solar Atlas)
https://globalsolaratlas.info/map
להזמנה וייעוץ
טלפון: 08-9366011 / 052-6285821
אימייל: [email protected]
