מייצב מתח מתכוונן-ספק כוח מתכוונן

מחפשים מייצב מתח/ספק מעבדה קומפקטי וחזק שעובד ישירות מ-DC? דגם  (YL-6506) מעניק שליטה מלאה על מתח וזרם, תצוגת נתונים מתקדמת, וזיכרונות מהירים לשימושים חוזרים. הוא מושלם לסדנה, לרכב/קרוואן, לעמדת בדיקות אלקטרוניקה או כפתרון טעינה חכם מ-פאנל סולארי.

ספק כוח dc משתנה

• טווח כניסה רחב: 12–72V DC

• טווח יציאה: 0–65V DC | זרם עד 6.000A | הספק עד 390W

• דיוק גבוה: מתח ±0.5% (+מילה), זרם ±0.5% (+3 מילים)

• רזולוציה עדינה: מתח 0.01V | זרם 0.001A

• נצילות גבוהה: ~95% (אופייני)

• תצוגת LCD גדולה: >1.8" (שטח ראייה כ-38×29 מ״מ)

• זיכרון מובנה: 10 קבוצות (M0–M9) לשמירת פרופילים

• בקרת CC/CV מלאה: קביעת מתח ומגבלת זרם מדויקת

• MPPT לסולאר: תומך הטענת מצברים מ-PV במצב MPPT

• בקרת רעש: באזר (ניתן לכיבוי/הפעלה)

• קל לשימוש: חיבור והפעלה מיידית, 5 כפתורים נוחים

שימושים נפוצים:

• ספק כוח משתנה לשולחן עבודה/מעבדה

• דרייבר LED עם הגבלת זרם

• טעינת סוללות (LiFePO4 / ליתיום / עופרת-חומצה) במצב CC→CV

• ממיר DC-DC למערכות רכב/קרוואן/שדה

• טעינה סולארית: MPPT לקבלת נצילות טובה מהפאנל

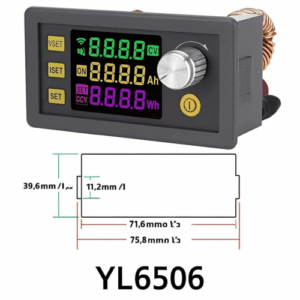

מייצב מתח וזרם מתכוונן

מפרט טכני (Spec)

• דגם YL-6506

• סוג פריט: Adjustable DC Voltage Regulator / Power Converter

• מתח כניסה: 12.00–72.00V DC

• מתח יציאה: 0–65.00V DC

• זרם יציאה: 0–6.000A

• הספק מרבי: 390W

• דיוק מתח: ±0.5% + 1 מילה (כפי שצוין במקור)

• דיוק זרם: ±0.5% + 3 מילים (כפי שצוין במקור)

• רזולוציית מתח: 0.01V

• רזולוציית זרם: 0.001A

• קבוצות זיכרון: 10 (M0–M9)

• מספר כפתורים: 5

• תצוגה: LCD גדולה מ-1.8" | שטח ראייה ≈ 38×29 מ״מ

• בארזר (Buzzer): כן

• נצילות המרה (אופיינית): ≈ 95%

• פונקציית MPPT: תומך MPPT לטעינה סולארית

• מתח חילופין אופייני ביציאה (Ripple): Vpp ≈ 150mV

• שיטת שימוש: מוכן לשימוש מיידי (Plug & Use)

• רשימת אריזה: 1× ספק כוח DC מתכוונן (המודול)

הבהרה טכנית: ההספק המרבי (390W) תלוי בתנאי כניסה/יציאה, איוורור ופיזור חום. במתחים נמוכים ובזרמים גבוהים מומלץ קירור מאולץ.

חיבור בסיסי ומהיר (Quick Start)

1. חבר כניסה DC 12–72V (סוללה/ספק/פאנל דרך בקר מתאים; הקפד על קוטביות).

2. הפעל את המודול והגדר מתח יעד (CV) ו-מגבלת זרם (CC).

3. חבר את העומס ליציאה.

4. בתחילת טעינת מצבר: התחל ב-CC (זרם מוגבל), כאשר המתח מגיע ליעד – עובר ל-CV עד זרם שוקט.

5. שמור פרופילים נפוצים ל-M0–M9 לנוחות.

הערות סולאר/MPPT

• המודול תומך MPPT לטעינה סולארית: חבר את הפאנל לכניסה (בתחום 12–72V), קבע פרופיל טעינה CC/CV תואם למצבר.

• מומלץ לשלב פיוזים, מפסק ראשי, וכבלי DC בחתך מתאים לזרם.

• בעומסי שטח/טמפרטורה גבוהה שקול מאוורר/גוף קירור לשמירה על ההספק.

בטיחות והמלצות

• אל תחרוג מהטווח 0–65V / 6A / 390W.

• שמור על קוטביות נכונה בכניסה/יציאה.

• ודא בידוד והגנה במגע עם חלקים חיים.

• אין להשתמש בסביבה רטובה/מוליכת-אבק ללא אטימה מתאימה.

• לשימוש פנימי/טכני – התקנה ע״י גורם מיומן עדיפה.

שאלות נפוצות

האם זה ספק מעבדה מלא?
כן – ניתן לקבוע מתח (CV) ו-מגבלת זרם (CC) בדיוק גבוה, עם תצוגת נתונים ועקומות.

אפשר לטעון מצברי ליתיום/LiFePO4?
כן, בתנאי שמגדירים מתח יעד ו-זרם טעינה בהתאם לדגם המצבר והוראות היצרן (CC→CV). מומלץ חיווי טמפרטורה/הגנות חיצוניות במידת הצורך.

האם מתאים ל-LEDים בהספק גבוה?
כן – הפעלה במצב הגבלת זרם לפי דרישת המודול/מטריצה.

מה לגבי סולאר?
המוצר מציין תמיכה ב-MPPT לטעינה סולארית. ודא שטווח מתח הפאנל נמצא ב-12–72V ושההספק מוגבל עד 390W עם קירור מתאים.

כמה רעש גל (Ripple) יש ביציאה?
אופיינית Vpp ≈ 150mV.

האם מייצב מתח מתאים לשימוש עם מצברים או מערכות סולאריות?
כן. מייצב מתח הוא פתרון מעולה לשמירה על מתח יציב במערכות סולאריות, במיוחד בעת טעינת מצברים.
הוא מאפשר לווסת את המתח והזרם לפי הצורך, למנוע עומס יתר ולהגן על המצברים מפני טעינת יתר או פריקה עמוקה.
דגם YL-6506 כולל גם תמיכה ב־MPPT, כך שהוא מנצל ביעילות את האנרגיה המגיעה מהפאנל הסולארי.

למה כדאי להשתמש במייצב מתח ולא בממיר רגיל?
מייצב מתח שונה מממיר רגיל בכך שהוא מאפשר שליטה מדויקת גם על הזרם וגם על המתח, עם שמירה על יציבות גבוהה לאורך זמן.
בעוד שממיר רגיל רק משנה את רמת המתח, מייצב מתח מספק גם הגנה חכמה, תצוגת נתונים בזמן אמת ויכולת התאמה מדויקת לצרכים של עומסים רגישים — כמו אלקטרוניקה, טעינת סוללות, או ציוד מדידה.

מה בקופסה-ספק כוח מעבדתי

• 1× מודול מייצב מתח מתכוונן (YL-6506)

פרטי הזמנה ושירות (YLSolar)

• SKU: YL-6506

• אחריות: לפי מדיניות האתר – תיקון/החלפה/החזר בהתאם למקרה, לתקופה של שנה לפחות; לא כולל שימוש לא תקין.

• אספקה: לרוב 5–7 ימים; הזמנה מיוחדת/חסר מלאי – 14–28 ימי עסקים.

• משלוח: חינם להזמנות מעל 300 ₪; מתחת – 35 ₪. (לא כולל משלוח בינלאומי בשלב זה)

• החזרות/ביטולים: לפי החוק הישראלי; מוצרים מותאמים אישית – חריגים.

• שירות לקוחות: 08-9366011 | 052-6285821 | [email protected]

סקירת וידאו – מייצב מתח / ספק כוח מתכוונן YL-6506

לפני שאתם בוחרים מייצב מתח או ספק DC משתנה, מומלץ להכיר לעומק את יכולות הדגם
YL-6506 – כולל קביעת מתח/זרם, פרופילי זיכרון, דיוק המדידה ופונקציית ה-MPPT לטעינה סולארית.
הסרטון הבא מציג סקירה מפורטת של דגם Sinilink XY-6506S, שהוא זהה בתפקוד לדגם המוצע באתר,
ומדגים כיצד להשתמש בו בעבודה יומיומית, בעמדת בדיקות, ברכב ובמערכות סולאריות.

בסרטון מודגמת שליטה מלאה במתח ובזרם, עבודה במצבי CC/CV, שימוש בזיכרונות M0–M9, וכן חיבור המודול
למצברים ולקליטת אנרגיה מפאנל סולארי. צפייה מומלצת עבור כל מי שמחפש ספק כוח DC מתכוונן,
מייצב מתח או פתרון טעינה מתקדם למעבדה, רכב או מערכת סולארית בשטח.
