HFP 3300W – מדריך טכני ממיר סולארי הפעלה מלאה למערכת 24V עם מצברי GEL ופאנלים סולאריים 450W בטור

במדריך זה תמצאו הסבר מלא על אופן תפעול והגדרה של מערכות סולאריות מבוססות ממירים היברידיים, כולל קישורים ל־מדריך הפעלה לממיר היברידי, מדריך טכני לממיר 3000W ו־מדריך טכני ממיר סולארי עבור מי שמעוניין להעמיק בפרמטרים, בטווחי מתחים ובהתאמת מערכת למצברים שונים. המדריך נכתב בשפה ברורה ומכוון לכל מי שמחפש מידע מקצועי ואמין בתחום, כולל שני נושאים מבוקשים במיוחד: הגדרות ממיר סולארי ו־איך לתכנת ממיר היברידי בצורה נכונה ומדויקת למערכת שלו. מדריך זה נועד לתת לגולשים ידע אמיתי, מעשי ומבוסס ניסיון מהשטח, כדי להבטיח התקנה בטוחה ופעולה יציבה לאורך שנים.

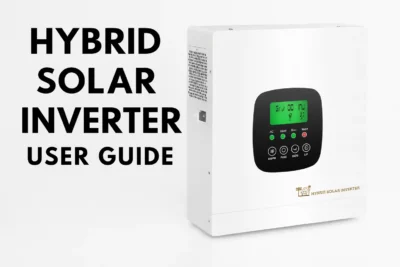

מדריך הפעלה לממיר היברידי 3300w

1. הוראות בטיחות חשובות

לפני כל התקנה, הפעלה או שינוי במערכת, יש להקפיד על הכללים הבאים:

• לעבוד רק עם מצברים טעונים חלקית (לא ריקים ולא מלאים עד הסוף).

• סדר חיבורים נכון: קודם מחברים את המצבר, לאחר מכן את הפאנלים, ובסוף את העומסים.

• סדר ניתוק נכון: קודם מנתקים את העומסים, לאחר מכן את הפאנלים, ובסוף את המצבר.

• חובה להתקין מפסק DC ונתיך בין המצבר לממיר.

• אין לחבר מתח רשת ליציאת AC של הממיר – הדבר עלול לגרום לנזק חמור.

• חובה להתקין את הממיר במקום מאוורר ולא בתוך ארון סגור.

• יש להשתמש בכבלים עבים המתאימים לזרמים גבוהים .

הקפדה על כללי הבטיחות מבטיחה פעולה תקינה, העלאת אורך חיי המצברים והממיר, ומניעת תקלות.

2. חיבור המצברים – יצירת מערכת 24V

המערכת מבוססת על שני מצברי GEL בקיבול 250Ah כל אחד, המחוברים בטור לקבלת מתח מערכת של 24V.

אופן החיבור:

• חבר את הפלוס של המצבר הראשון למינוס של המצבר השני.

• שני הקטבים החופשיים (פלוס ומינוס) יוצאים ישירות לכניסת המצבר בממיר.

• בקו הפלוס חובה להתקין נתיך DC  ומפסק ראשי.

מצברי GEL מתאימים במיוחד למערכות אוף־גריד בינוניות בזכות יציבות, בטיחות ואורך חיים גבוה בתנאים נכונים.

3. חיבור פאנלים של 450W בטור

במערכת זו משתמשים בארבעה פאנלים סולאריים של 450W המחוברים בטור.

אופן החיבור:

• חבר פלוס של פאנל 1 אל מינוס של פאנל 2

• פלוס של פאנל 2 אל מינוס של פאנל 3

• פלוס של פאנל 3 אל מינוס של פאנל 4

לאחר מכן:

• הפלוס החופשי של הפאנל הראשון

• והמינוס החופשי של הפאנל האחרון

מתחברים לכניסות PV+ ו־PV– בממיר.

4. חיבור עומסים (AC OUT)

כל הצרכנים המחוברים למערכת (מקרר, תאורה, מטענים וכדומה) צריכים להתחבר ליציאת AC OUT של הממיר.

אין לחבר בשום אופן מתח רשת חיצוני אל יציאת הממיר.

5. הפעלה ראשונית של הממיר

1. מחברים את המצבר. הממיר אמור להידלק.

2. נכנסים לתפריט ומגדירים את כל הערכים A00–A30.

3. מחברים את הפאנלים.

4. מחברים את העומסים.

6. תפריט הממיר – הדרכה לשינוי הגדרות

כניסה לתפריט

לחץ על ENTER למשך כ־3 שניות עד להופעת הפרמטר A00.

ניווט בין פרמטרים

השתמש בחיצים למעלה/למטה כדי לעבור בין A00 ועד A30.

שינוי ערך

• עמוד על הפרמטר הרצוי

• לחץ ENTER (הערך יתחיל להבהב)

• שנה את הערך בעזרת החיצים

• לחץ ENTER לשמירה

יציאה

לחץ ESC פעמיים לחזרה למסך ראשי.

איפוס מלא

בתפריט A30:
שנה מ־ESC ל־RES → לחץ ENTER.

7. הגדרות מלאות לממיר HFP 3300W במערכת 24V מבוססת GEL

להלן הטבלה המלאה, בדיוק לפי הנדרש למערכת זו:

• הגדרות A00–A30 – עם הסבר קצר ליד כל הגדרה

  (מותאם לממיר HFP 3300W במערכת 24V עם מצברי GEL)

  ---

  A00 – Output Priority – PBG

  קובע מאיפה הממיר יספק חשמל קודם.
  PBG = קודם מהמצבר, וזה הנכון למערכת אוף־גריד.

  ---

  A01 – Bulk Voltage – 28.4V

  זהו מתח הטעינה המלאה של המצבר.
  במצברי GEL זה המתח שמביא את המצבר כמעט ל־100%.
  מתח גבוה יותר עלול לקצר את חיי המצבר.

  ---

  A02 – Float Voltage – 27.2V

  מתח החזקה לאחר שהמצבר מלא.
  שומר על המצבר מבלי לדחוף טעינת יתר.
  בתנאי חום גבוה אפשר אפילו להוריד מעט.

  ---

  A03 – Low Voltage Protect – 22.8V

  המתח שבו הממיר מכבה את יציאת ה־AC כדי להגן על המצבר מפריקה עמוקה.
  ממשק קריטי לשמירה על מצברי GEL.

  ---

  A04 – Low Voltage Alarm – 23.5V

  התראה שהמצבר מתקרב לערך הכיבוי.
  נותן למשתמש זמן לכבות צרכנים ולשמור על המצבר.

  ---

  A05 – Recover Voltage – 25.0V

  המתח שבו הממיר חוזר לפעולה לאחר כיבוי עקב מתח נמוך.
  מאפשר למערכת להתאושש בצורה מבוקרת.

  ---

  A06 – Mains to Battery – לא רלוונטי

  מתייחס לטעינה מהרשת (AC).
  במערכת אוף־גריד בלי רשת ההגדרה לא בשימוש.

  ---

  A07 – Battery to Mains – לא רלוונטי

  מאפשר מעבר למתח רשת כאשר המצבר חלש.
  לא בשימוש במערכת שאין לה חיבור חיצוני לחשמל.

  ---

  A08 – Output Frequency – 50Hz

  תדר החשמל בישראל.
  לא לשנות.

  ---

  A09 – Output Voltage – 230V

  מתח יציאה סטנדרטי לשקעים בישראל.

  ---

  A10 – Charging Priority – OSO

  OSO אומר שהממיר יטען מהשמש קודם, ורק אחר כך ממקור נוסף (אם היה).
  הכי נכון במערכות סולאריות.

  ---

  A11 – Non-battery Mode – bC

  מציין שהמערכת משתמשת במצבר.
  אם היה מוגדר bNC – הממיר עובד ללא מצבר, דבר שלא מתאים לאוף־גריד.

  ---

  A12 – Mains Charge Current – 0A

  אמור להיות 0 כי אין רשת ואין מטען AC.
  השארת ערך שונה עלולה לגרום להתנהגות לא יציבה.

  ---

  A13 – Max Charge Current – 40–50A

  זרם הטעינה הכולל מהשמש.
  מצברי GEL רגישים לזרמים גבוהים, ולכן אין לעבור 50A.

  ---

  A14 – Mains Input Range – UPS

  UPS = קבלת טווח מתחים צר ויציב יותר מהרשת.
  לא רלוונטי למערכת אוף־גריד, אבל לא גורם נזק.

  ---

  A15 – Working Mode – DIS (Off-Grid)

  DIS הוא מצב אי אמיתי:
  הממיר מספק חשמל רק מהמצבר והפאנלים ללא רשת.

  ---

  A16 – Grid Output Current – 0

  אי אפשר להזרים חשמל לרשת ולכן הערך חייב להיות 0.

  ---

  A17 – Battery Protocol – Pb

  מציין שהמצבר הוא מסוג עופרת/ג׳ל.
  אם היה ליתיום, הערך היה משתנה PYL או LiFePO4.

  ---

  A18 – BMS Address – 001

  נדרש רק למצברי ליתיום עם תקשורת.
  ב-GEL הערך אינו משפיע.

  ---

  A19 – Switch Off SOC – 20%

  רמת אחוז טעינה שבה הממיר מפסיק לספק חשמל כדי להגן על המצבר.
  רחמנות על מצברי ג׳ל – לא לתת להם לרדת עמוק.

  ---

  A20 – Recover SOC – 40%

  רמת אחוז טעינה שבה הממיר יחזור לפעול אחרי שהיה כבוי עקב פריקה עמוקה.

  ---

  A21 – Inverter to Mains SOC – לא רלוונטי

  שייך למערכות עם רשת ומעבר אוטומטי.
  לא בשימוש.

  ---

  A22 – Mains to Battery SOC – לא רלוונטי

  רלוונטי רק למערכות היברידיות.
  לא בשימוש במערכת אוף־גריד.

  ---

  A23 – Charge Cut-Off SOC – 100%

  כאשר המצבר מגיע ל־100%, הממיר מפסיק את טעינת ה-Bulk.

  ---

  A27 – Computer Address – 001

  שייך לתקשורת RS485 למחשב.
  לא משנה במערכת ביתית/קרוואן.

  ---

  A28 – Neutral Ground – OFF

  בקרוואנים, יחידות אוף־גריד ומערכות מבודדות – משאירים OFF.
  ON משמש רק במערכות המחוברות לרשת ומצריכות הארקת N.

  ---

  A29 – Reset Counter – ESC

  איפוס מונה אנרגיה.
  משאירים ESC, אלא אם רוצים לאפס נתונים.

  ---

  A30 – Factory Reset – ESC

  RES יבצע איפוס מלא לכל ההגדרות – להשתמש רק במקרה של תקלה או בלבול בהגדרות.

  8. תקלות נפוצות ופתרון

להלן התקלות שהכי נפוצות במערכות אוף־גריד:

Fault 50 – מתח מצבר נמוך
המצבר ריק. יש להטעינו מהשמש.

Fault 51 – התראת מתח נמוך
פריקה עמוקה מתקרבת. מומלץ לכבות צרכנים.

Fault 54 – עומס יתר
יש לנתק צרכן כבד או לבדוק זרם התנעה.

Fault 55–57 – התחממות יתר
יש לשפר אוורור, להסיר אבק או להרחיק ממקור חום.

Fault 58–59 – מתח PV גבוה מדי
בד"כ נובע מחיבור טורי גבוה מדי.
יש לבדוק ש-VOC הכולל אינו מעל נתוני הממיר.

Fault 42 – פרמטר שגוי
לבדוק A01–A05 ו-A13.

9. טיפים מומלצים לשמירה על המערכת

• לא לפרוק מצברי GEL מתחת ל־22.8V.

• לא לטעון מעל 28.6V.

• מומלץ טעינה עדינה של עד 50A.

• לוודא שהפאנלים אינם מוצלים.

• לתחזק חיבורים אחת לכמה חודשים.

לסיכום, מערכת סולארית המבוססת על ממיר HFP 3300W, מצברי GEL ופאנלים סולאריים בטור מספקת פתרון אמין, יציב ויעיל למערכות אוף־גריד בקרוואנים, בתים מנותקים מהרשת ויישומי שטח. הקפדה על חיבור נכון, הגדרות מדויקות ותחזוקה שוטפת תבטיחו פעולה מיטבית לאורך שנים.

לקבלת מידע נוסף על תפעול ממירים היברידיים, ניתן לעיין גם:
✔️ מדריך הפעלה לממיר היברידי – מסביר על שיטות עבודה, מצבי רשת, עדיפויות טעינה ומפרטי בטיחות.
✔️ מדריך טכני לממיר 3000W – כולל טווחי מתחים מלאים, זרמי טעינה, טבלאות תקלות ותרשימי חיבורים.

בנוסף, מומלץ להכיר גם את הנחיות הארגון הבינלאומי SEIA לתכנון והתקנה של מערכות סולאריות:
🔗 https://seia.org/

❓ שאלות ותשובות – מדריכים ותפעול ממירים סולאריים

שאלה 1: האם צריך מדריך הפעלה לממיר היברידי גם אם המערכת שלי אוף־גריד?

כן. מדריך הפעלה לממיר היברידי מסביר את לוגיקת המצבים (רשת ↔ מצבר ↔ פאנלים), יכולות מעבר עומסים והגדרות A00–A30. גם במערכות אוף־גריד יש חשיבות להבנה של תעדוף מקורות אנרגיה, טעינת מצבר והתנהגות בזמן עומס.

שאלה 2: מה כולל מדריך טכני לממיר 3000W, ולמי הוא מתאים?

מדריך טכני לממיר 3000W כולל טווחי מתחים, זרמי טעינה, הספקי שיא, טבלאות תקלות ותרשימי חיבור למצברי 12V/24V. הוא מתאים למערכות סולאריות קטנות–בינוניות בקרוואנים, יחידות שטח ומערכות גיבוי ביתיות.

שאלה 3: מה ההבדל בין מדריך טכני לממיר סולארי לבין מדריך הפעלה?

מדריך טכני ממיר סולארי מתמקד בחישובים, הגדרות הגנה, טבלאות מתח, התנהגות MPPT ופרמטרים של עומסים.
לעומת זאת, מדריך הפעלה מתמקד בשלבי החיבור, התכנות, סדר הפעולות והגדרות ראשוניות.
לגולשים חדשים מומלץ לקרוא את שניהם כדי להבין גם את הצד המעשי וגם את הצד ההנדסי.

שאלה 4: איך יודעים שההגדרות שבוצעו נכונות?

רוב הבעיות נפתרות באמצעות בדיקה של הגדרות ממיר סולארי (A00–A30).
חשוב לוודא שהמתחים מותאמים למצברי GEL או LiFePO₄, שזרם הטעינה לא גבוה מדי ושהממיר מוגדר למצב Off-Grid במערכת ללא רשת.

שאלה 5: איך לתכנת ממיר היברידי בצורה נכונה?

תכנות נכון נעשה בהתאם לסוג המצבר, למתח העבודה ולתעדוף האנרגיה.
בפועל:

1. נכנסים לתפריט A00.

2. מגדירים עדיפות מקור (מצבר/שמש/רשת).

3. מתאימים מתחים למצבר.

4. מגדירים את זרם הטעינה.

5. מבצעים שמירה ויציאה.
